Настройка систем напольного отопления

Монтаж и настройка системы напольного отопления в Барановичах, установка, подключение котлов и систем водоснабжения, наладка системы отопления по приемлемым ценам и качественно. Звоните! +375 33 600 44 38.

Балансировка петель

Монтаж системы напольного отопления ответственная операция. От правильной и грамотной наладки зависит насколько комфортно будет пользоваться готовой системой отопления.

Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

Наладка системы отопления состоит из трех этапов. 1-й – это балансировка петель напольного отопления, 2-й – настройка насосно-смесительного узла и 3-й – настройка контроллера при его наличии.

Считается заблуждением то, что расходы воды во всех петлях системы напольного отопления должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Некоторые считают, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счет работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение также неправильное. Рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Цели и задачи балансировки.

Задача балансировки заключается в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. Изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

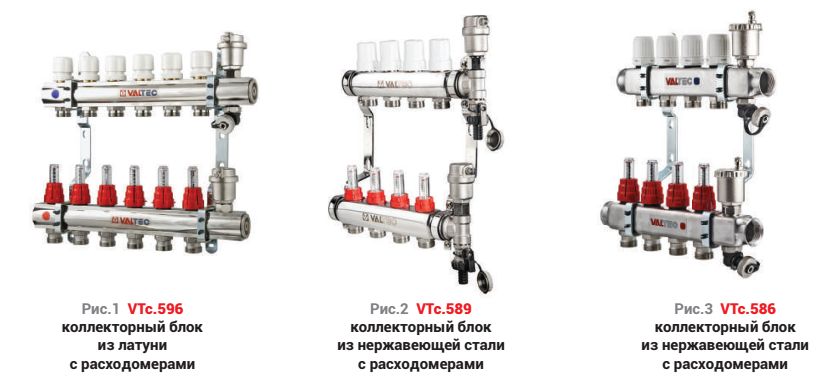

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют ее осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Такой подход не дает большой погрешности, так как петли с большими длинами имеют большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля. Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Правильность настройки определяется одним из следующих способов:

по температуре воды в обратном трубопроводе;

по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

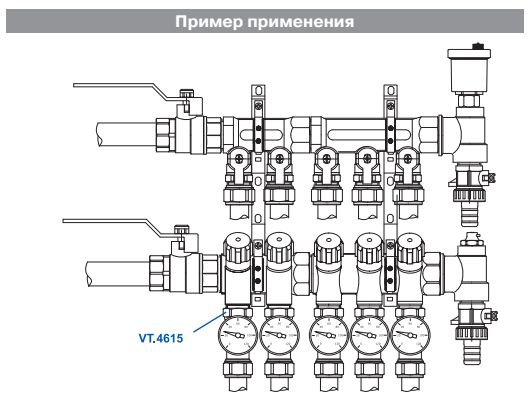

Оценку температуры удобнее всего делать при помощи специального термометра. Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 4).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Для того, чтобы температура поверхности пола в помещениях с разными финишными покрытиями пола ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот момент.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно контактными термометрами и пирометрами.

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.
