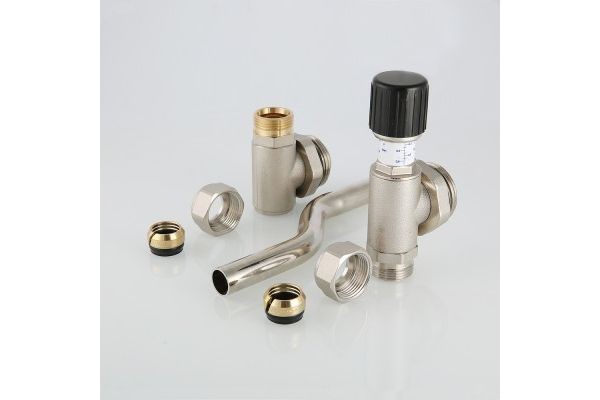

Байпас тупиковый c перепускным клапаном
(VT.0666.0) Коллекторный байпас «замыкает» поток теплоносителя напольного, радиаторного отопления, другой климатической системы, направляя жидкость к обратному коллектору, когда расход через греющие петли становится ниже заданного значения. Это защищает циркуляционный насос от работы «на закрытую задвижку», сохраняет гидравлические характеристики системы, циркуляцию при перекрытии коллекторных петель. Действие байпаса основано на применении перепускного клапана.
Место установки тупикового байпаса – противоположная относительно точек подключения сторона коллекторного узла. Материал корпуса – латунь марки CW617N, перепускной трубки – медь, уплотнений – EPDM. Гальванопокрытие – никелирование. Изделие применимо при температуре не выше 120 °C, давлении до 10 бар. Диапазон настройки перепада давлений – 20–60 кПа, пропускная способность Kvs – 4,33 м3/ч.
Пример применения:
Артикул | Размер/количество |
---|---|
VT.0666.0.0 | 200 мм |
Паспорт: Байпасы коллекторные с перепускными клапанами (PDF, 531 КБ)
Сертификат соответствия (PDF, 1 МБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,15 МБ)
Отказное письмо в области пожарной безопасности (PDF, 564 КБ)
Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (PDF, 1,97 МБ)
Купить Байпас тупиковый c перепускным клапаном можно в нашем магазине «ТеплоЭконом» г. Барановичи. Заказать установку, монтаж систем водоснабжения, отопления и продукции из раздела Комплектующие для водяного теплого пола можно по телефону +375 29 328 44 38.
