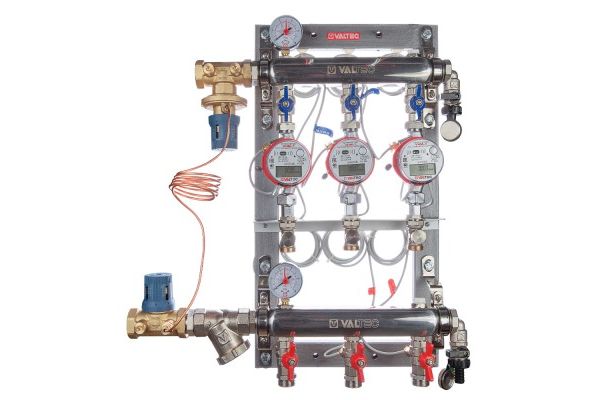

Узел этажный для поквартирного учета тепловой энергии с автоматическим регулятором перепада давлений
(VT.GPA) Этажный узел применяется в системах водяного отопления многоквартирных домов для распределения тепловой энергии по отдельным потребителям и учета ее расходования (при установке теплосчетчика). Кроме того, модуль позволяет произвести гидравлическую увязку потребителей между собой.
Также узел этажный для поквартирного учета тепловой энергии позволяет осуществлять сервисные операции: выпуск воздуха, очистка теплоносителя, дренаж и заполнение системы. Узлы серии VT.GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, тем самым гидравлически увязывая работу узла с остальными элементами системы отопления здания. Диапазон поддерживаемых перепадов давлений: 5–30; 25–60 кПа.
Узел присоединяется к распределительному общему трубопроводу системы отопления (стояку), расположение ввода – левое (L) либо правое (R). К выходам узла присоединяются горизонтальные квартирные однотрубные и двухтрубные системы отопления. Диаметр подключения к стоякам систем отопления – ¾ или 1”. Максимальная температура теплоносителя – 95 ˚С, рабочее давление – 10 бар.
Изделие поставляется в собранном виде, по отдельному заказу узел может быть поставлен в разобранном виде, для последующей сборки на месте. Также он может комплектоваться теплосчётчиками, манометрами и автоматическими воздухоотводчиками. Собранные узлы опрессовываются пробным давлением 15 бар.
В качестве сопутствующих товаров для узла VT.GPA предлагаются комплект манометров VT.GP.31, теплосчетчик VHM-T-15-0,6-0, теплосчетчик VHM-T-15-1,5-0.
Для оформления заявки на комплектацию и поставку стандартного/нестандартного этажного коллекторного узла необходимо заполнить бланк заказа.
Станции VALTEC выпускаются российским производством ООО «СПУТНИК», которое также выпускает водо- и теплосчётчики.
Россия, 192019, г. Санкт-Петербург, ул. Проф.Качалова, дом 11, корп. 3, лит. А, тел.: +7 (812) 412-44-80.
| Артикул | Размер/количество |
|---|---|
| VT.GPA.05S04.L2 | 3/4", 2 вых., ввод слева |
| VT.GPA.06S04.L2 | 1", 2 вых., ввод слева |
| VT.GPA.05S04.L3 | 3/4", 3 вых., ввод слева |
| VT.GPA.06S04.L3 | 1", 3 вых., ввод слева |
| VT.GPA.05S04.L4 | 3/4", 4 вых., ввод слева |
| VT.GPA.06S04.L4 | 1", 4 вых., ввод слева |
| VT.GPA.05S04.L5 | 3/4", 5 вых., ввод слева |
| VT.GPA.06S04.L5 | 1", 5 вых., ввод слева |
| VT.GPA.05S04.L6 | 3/4", 6 вых., ввод слева |
| VT.GPA.06S04.L6 | 1", 6 вых., ввод слева |
| VT.GPA.05S04.L7 | 3/4", 7 вых., ввод слева |
| VT.GPA.06S04.L7 | 1", 7 вых., ввод слева |
| VT.GPA.05S04.L8 | 3/4", 8 вых., ввод слева |
| VT.GPA.06S04.L8 | 1", 8 вых., ввод слева |
| VT.GPA.05S04.R2 | 3/4", 2 вых., ввод справа |
| VT.GPA.06S04.R2 | 1", 2 вых., ввод справа |
| VT.GPA.05S04.R3 | 3/4", 3 вых., ввод справа |
| VT.GPA.06S04.R3 | 1", 3 вых., ввод справа |
| VT.GPA.05S04.R4 | 3/4", 4 вых., ввод справа |
| VT.GPA.06S04.R4 | 1", 4 вых., ввод справа |
| VT.GPA.05S04.R5 | 3/4", 5 вых., ввод справа |
| VT.GPA.06S04.R5 | 1", 5 вых., ввод справа |
| VT.GPA.05S04.R6 | 3/4", 6 вых., ввод справа |
| VT.GPA.06S04.R6 | 1", 6 вых., ввод справа |
| VT.GPA.05S04.R7 | 3/4", 7 вых., ввод справа |
| VT.GPA.06S04.R7 | 1", 7 вых., ввод справа |
| VT.GPA.05S04.R8 | 3/4", 8 вых., ввод справа |
| VT.GPA.06S04.R8 | 1", 8 вых., ввод справа |
Паспорт: Этажные распределительные узлы для систем водяного отопления (PDF, 1,25 МБ)
Декларация о соответствии техническому регламенту Таможенного союза (pdf, 286 КБ)
Альбом: Этажные и квартирные коллекторные узлы для многоквартирных домов (PDF, 75,7 МБ)
