Реле защиты от «сухого» хода

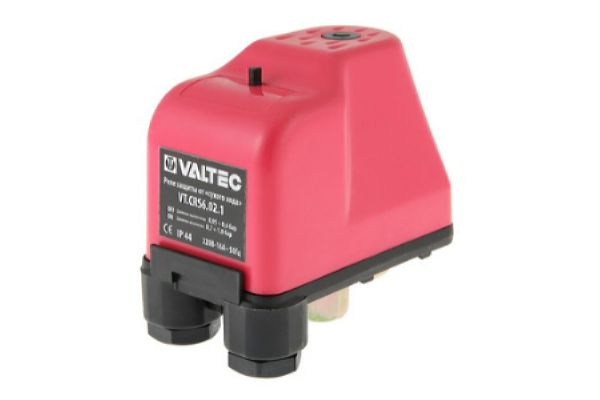

(VT.CRS6.02) Реле защиты от «сухого» хода обеспечивает отключение насоса водоснабжения при падении давления воды ниже заданного значения (как правило, это вызвано отсутствием воды в трубопроводе), предохраняя оборудование от перегрева и преждевременного выхода из строя. Запуск насоса после отключения возможен только после нажатия кнопки на корпусе реле и при наличии в системе необходимого давления. Заводская настройка давления выключения составляет 0,1, включения – 0,7 бара. Пользователь может задать собственные значения в диапазонах 0,05–0,6 и 0,7–1,0 бара, соответственно.

Материал контактов реле – серебряно-никелевый сплав, неокисляющийся во влажных условиях. Прибор допускается применять при влажности окружающей среды до 80 %. Класс защитной оболочки – IP44. Максимальная температура перекачиваемой среды – 40 °С. Резьба присоединительного патрубка – внутренняя (накидная гайка), 1/4".

Напряжение питания реле – 220 В (50 Гц). Максимальный ток коммутации – 16 (при индуктивной нагрузке – 10) А. Повысить коммутирующую способность можно, установив магнитный пускатель. Это позволит также применять устройство для управления трехфазным насосом.
Реле присоединяется к нагнетательной линии насоса до первого водопотребляющего прибора. Последовательное включение данного реле и реле давления VT.CRS5.02 обеспечивает полную автоматизацию и защиту насоса водоснабжения.

Пример подключения насоса:
