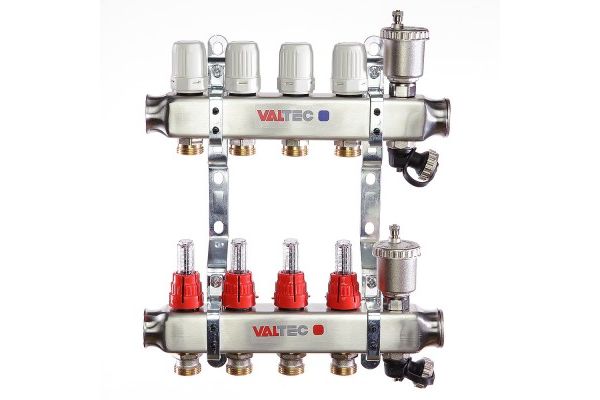

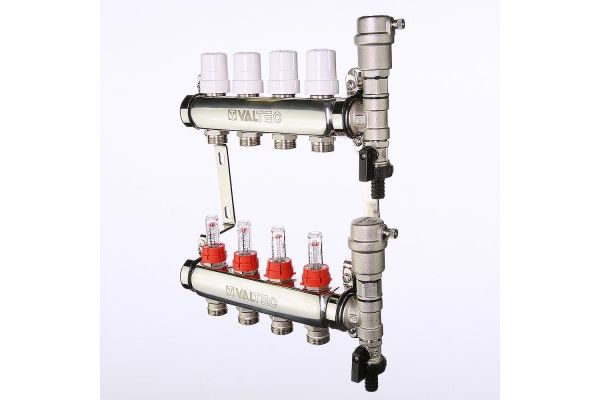

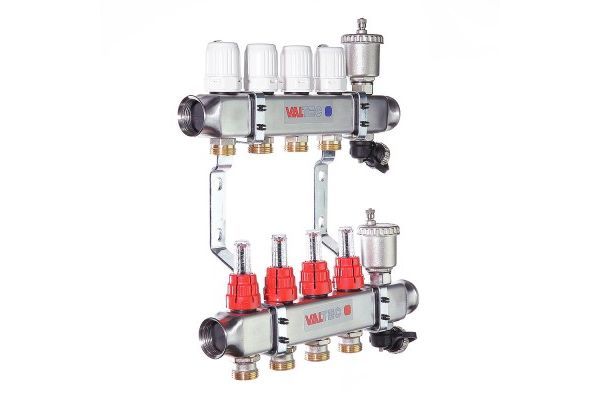

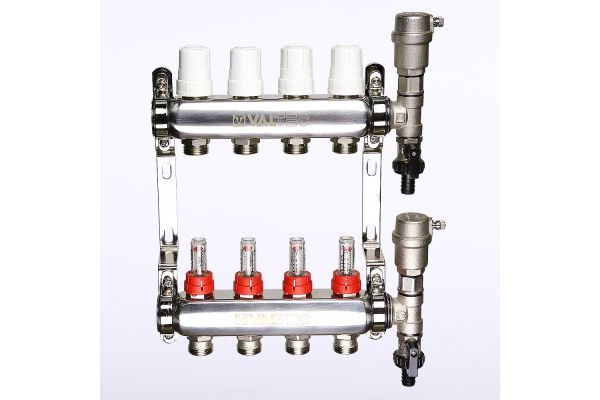

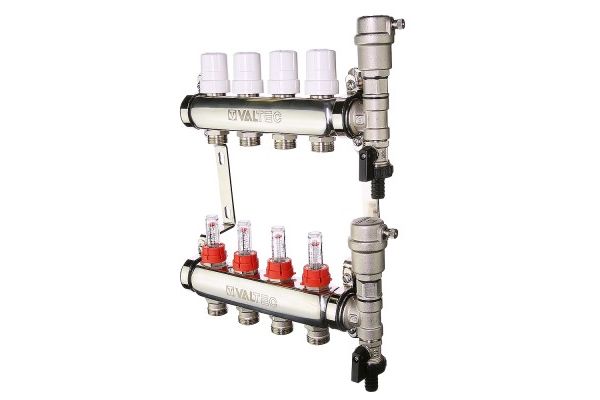

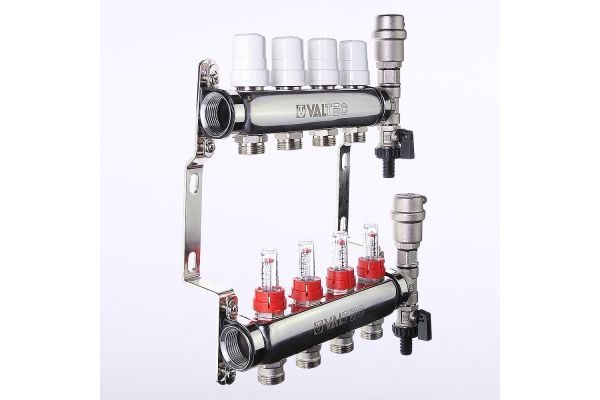

Коллекторный блок из нержавеющей стали со встроенными расходомерами VTc.589.EMNX
(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

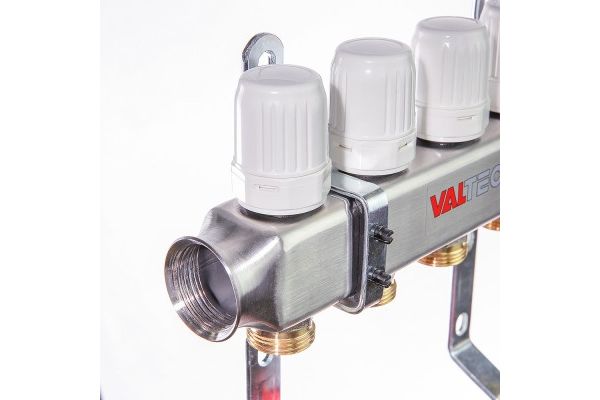

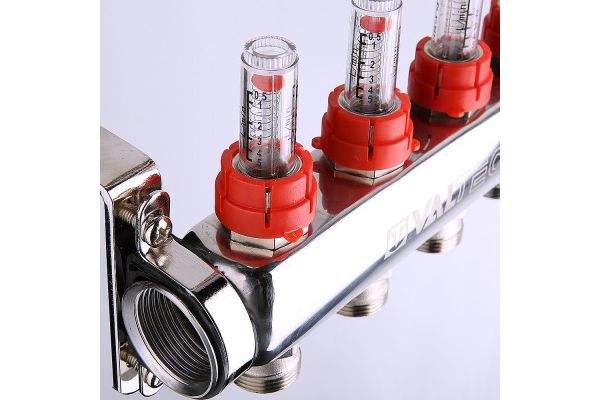

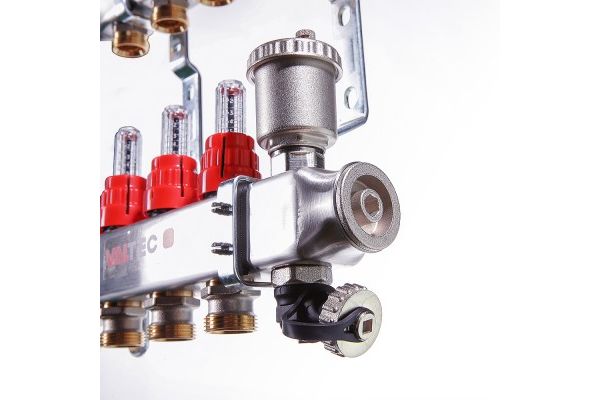

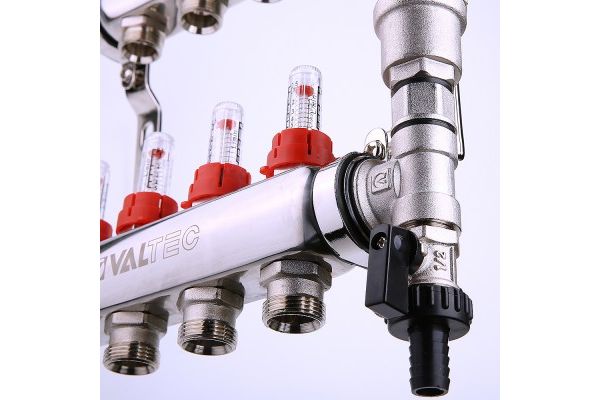

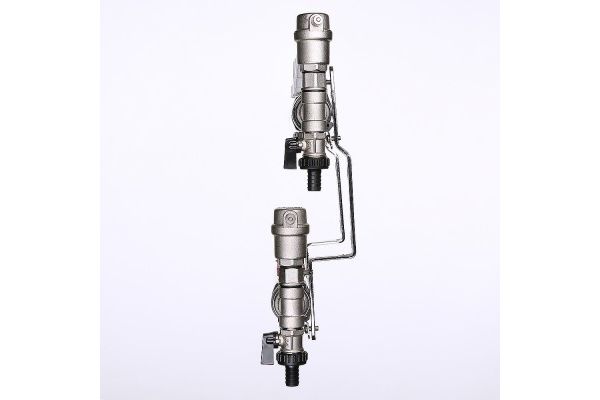

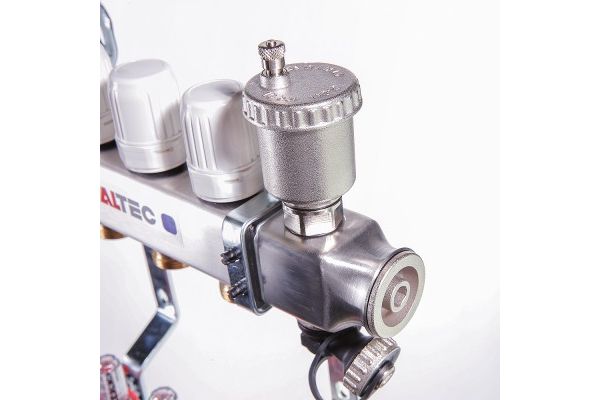

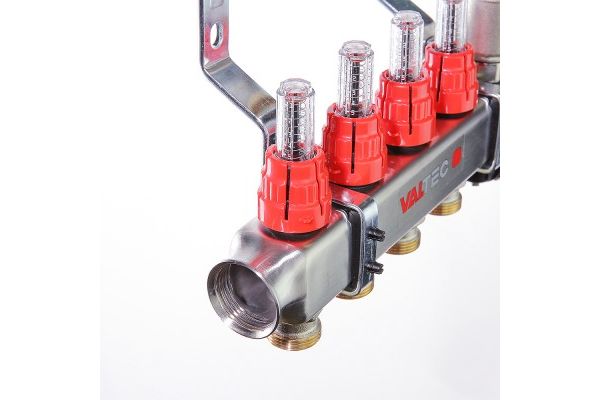

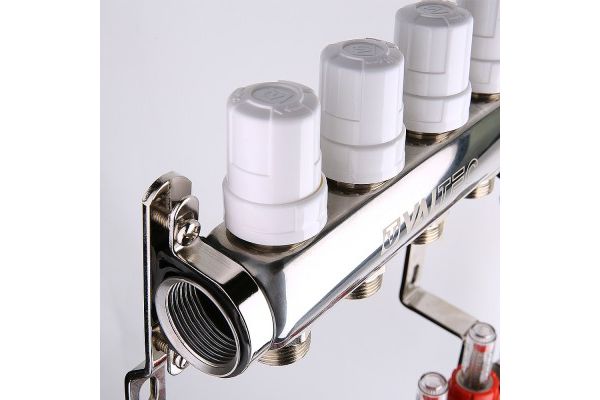

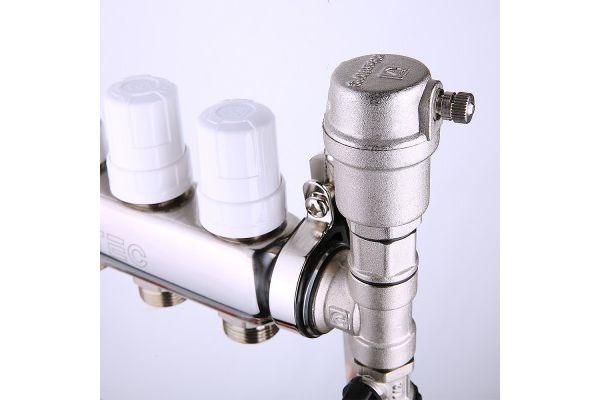

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.
Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | |
| Расходомер коллекторный VT.AC674 | + | - | + | - | - |
| Расходомер коллекторный VT.AC674.V | - | - | - | - | + |
| Настроечный клапан VT.VDC31.N | - | + | - | + | - |
| Запорный клапан VT.VTC30.N | + | + | + | + | + |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | + |
*подходит только для коллектора «обратки»
| Артикул | Размер/количество |
|---|---|
| VTc.589.EMNX.0603 | 1", 3 x 3/4", «евроконус» |
| VTc.589.EMNX.0604 | 1", 4 х 3/4", «евроконус» |
| VTc.589.EMNX.0605 | 1", 5 x 3/4", «евроконус» |
| VTc.589.EMNX.0606 | 1", 6 x 3/4", «евроконус» |
| VTc.589.EMNX.0607 | 1", 7 x 3/4", «евроконус» |
| VTc.589.EMNX.0608 | 1", 8 x 3/4", «евроконус» |
| VTc.589.EMNX.0609 | 1", 9 x 3/4", «евроконус» |
| VTc.589.EMNX.0610 | 1", 10 x 3/4", «евроконус» |
-
Паспорт: Блок коллекторный из нержавеющей стали с термостатическими клапанами и расходомерами (PDF, 584 КБ)
-
Свидетельство о госрегистрации: Трубы и фитинги из нержавеющей стали (PDF, 432 КБ)
-
Декларация о соответствии техническому регламенту Таможенного союза (PDF. 601 КБ)
-
Отказное письмо в области пожарной безопасности (PDF, 564 КБ)
